 Calibreuse à bottes

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
patacroute
apprenti compaillon


Masculin Nombre de messages : 46
Localisation : 05
Emploi : etudiant architecture
Loisirs : musique, dessin, biere
Date d'inscription : 10/11/2010

MessageSujet: Calibreuse à bottes   Sam 11 Juin 2016, 12:47

Bonjour à tous.


Je recherche des informations sur des machines qui permettent d'éviter les variations de longueur des bottes de paille.
(Ces variations sont un frein à la conception à bottes horizontales)
Tout d'abord, connaissez vous des presses spéciales, plus précises que les classiques?

A défaut, j'aimerais réfléchir avec vous sur une petite presse/noueuse qui permette de redimensionner précisément les bottes à leur arrivée sur le chantier.
Elle permettrait aussi de préparer des bottes sur mesures
Cette Petite machine devrait aussi permettre de rectifier les angles bombés des bottes de paille.

Comment avez vous fait face à ces problèmes d'irrégularités de longueur (à la conception et à la réalisation)? Quelles solutions trouver?
Revenir en haut Aller en bas
jpg
maitre compaillon
avatar

Masculin Nombre de messages : 806
Age : 70
Localisation : haute-loire
Emploi : plus
Loisirs : construction,vivre,etc.
Date d'inscription : 20/06/2006

MessageSujet: Re: Calibreuse à bottes   Dim 12 Juin 2016, 07:54

Bonjour, si l'andain de paille est régulier et homogène la botteleuse convenablement réglée et en bon état, les bottes doivent être régulières il n'y a pas de raison qu'il en soin autrement.

En Allemagne et Autriche les bottes sont reconditionnées à l'aide de botteleuses probablement conçues pour cela afin de répondre à des normes précises de dimensions et de caractéristiques isolantes. Je présume que ces installations sont fixes.

Sinon j'ai vu des bottes parfaites avec du matériel classique il est vrai qu'il s'agissait de pailles longues de céréales bio. les pailles courtes issues de cultures traitées avec raccourcisseur de pailles donnent des bottes qui n'ont aucune tenues, la paille doit mesurer 15 ou 20cm au grand maximum de plus déchiquetée par les moissonneuses modernes et conditionnées en grosses bottes qui seront utilisées pour empailler les stabulations par projections ce qui nécessitent des brins courts.

jp
Revenir en haut Aller en bas
Ugo
Admin
avatar

Masculin Nombre de messages : 1688
Age : 36
Localisation : France - centre
Emploi : Concepteur de maisons éco
Date d'inscription : 22/08/2008

MessageSujet: Re: Calibreuse à bottes   Dim 12 Juin 2016, 09:03

En effet des bottes parfaitement calibrées réalisées en usine sont sur des installation fixes. Elles peuvent être expédiées ensuite mais on perd une partie de l'intérêt écologique à mon avis.

Perso la meilleure solution que j'ai trouvée c'est d'utiliser les bottes à chant mais verticales. Seule la botte du haut est à recouper, et les inégalités des autres n'ont plus d'importance.
Revenir en haut Aller en bas
http://www.fiabitat.com
patacroute
apprenti compaillon


Masculin Nombre de messages : 46
Localisation : 05
Emploi : etudiant architecture
Loisirs : musique, dessin, biere
Date d'inscription : 10/11/2010

MessageSujet: Re: Calibreuse à bottes   Mar 14 Juin 2016, 10:18


La solution botte verticale impose un montant tous les 45.
donc un pont thermique à reboucher tous les 45.
Elle impose surtout une plaque rigide de butée, d'un côté du mur.

On peut mettre un montant tous les 90, et mettre 2 bottes verticales entre chaque, mais
il faut alors prévoir une ossature traversante (ou double). (et donc les fondations et raccords de planchers/toits plus délicats à gérer)

La pose à chant horizontale permet d'avoir un montant d'ossature simple tous les 90 (ou 80, 70).
La mise en force des bottes est plus stable lorsqu'il est prévu d'enduire les deux faces du mur.
De plus, la compression horizontale des bottes peut éventuellement assurer contreventement (cf: Cellule sous tension.)


Pour un mur à enduire des deux côtés, la pose à chant horizontale parait plus simple à la mise en oeuvre.

Revenir en haut Aller en bas
Ugo
Admin
avatar

Masculin Nombre de messages : 1688
Age : 36
Localisation : France - centre
Emploi : Concepteur de maisons éco
Date d'inscription : 22/08/2008

MessageSujet: Re: Calibreuse à bottes   Mer 15 Juin 2016, 09:20

Je n'ai eu aucune des choses que tu pense "imposées" par l'usage des bottes verticales.
Revenir en haut Aller en bas
http://www.fiabitat.com
tchopko
maitre compaillon
avatar

Nombre de messages : 156
Localisation : slovenie
Emploi : artiste bidouilleur
Loisirs : artiste bidouilleur
Date d'inscription : 07/12/2014

MessageSujet: Re: Calibreuse à bottes   Mer 15 Juin 2016, 10:14

Une des expériences que j'ai eu en chantier participatif, avec des bottes pas très régulières posées horizontalement:
L'armature était toutes les deux bottes (180cm). Les bottes étaient pas hyper compressées, genre vers 15+ kilos pour 95 de long, et bien + - 5cm de différence.
On avait un moule de 180 cm à côté des bottes pour en choisir 2 qui marchent bien ensemble et permettent qu'elle rentrent bien en force, si trop facile, on en cherchait une des deux plus longue, si trop dur une plus courte...
Toutes les deux ou trois hauteurs, un tasseau horizontal placé en compression grâce à des sangles... le résultat était un mur de paille dans lequel tu pouvais mettre des coups de cul sans que rien de bouge...

Beaucoup plus simple que de reformer systématiquement tes 500 bottes une par une à la longueur exacte et reficeller....
plus ca me parait compliqué de faire propre quand tu dois rajouter de la paille à une botte trop coutre ou enlever à une trop longue et garder une forme régulière...

Mais oui, bien gérer la compression de chaque botte est importante, des copains ont eu de gros ennuis à mettre un enduit sur un mur avec des bottes pas assez fixées, compessées, et le poids de l'enduit éxtérieur commençait à tirer les bottes vers l'éxtérieur, il a fallu tout arrêter avant que tout tombe, tourbichonner à gogo (deux journées), mettre une trame sur le mur complet...avant de pouvoir enduire...
Revenir en haut Aller en bas
http://maisonpaille-slovenie.blogspot.com/
patacroute
apprenti compaillon


Masculin Nombre de messages : 46
Localisation : 05
Emploi : etudiant architecture
Loisirs : musique, dessin, biere
Date d'inscription : 10/11/2010

MessageSujet: Re: Calibreuse à bottes   Jeu 16 Juin 2016, 10:01

Merci pour vos réponses.

Tchopko.
Merci pour ce retour d'expérience.
Dans ce chantier, les bottes étaient à plat ou à chant?
Quel système de structure supportait la toiture? y avait il une structure poteau poutre?


Ugo a écrit:
Je n'ai eu aucune des choses que tu pense "imposées" par l'usage des bottes verticales.

Le terme "imposé" semble mal choisi. Les projets que je connais ont subis ces contraintes.

Mon dernier chantier a été réalisé en bottes verticales à chant (2 entre chaque montants espacés de 90. Ossature simple 4*20 à fleur extérieur du mur. Il y avait un lattis à l'extérieur).
J'ai rencontré plusieurs difficultés que j'aimerais ne pas reproduire:
Le lattis a demandé beaucoup de temps, et a gêné le travail des enduits.
Le contreventement qu'il devait assurer était insuffisant.
Bien qu'on les ait rentrées en force, certaines bottes avaient tendance à vouloir sortir de leur "caisson" (vers l'intérieur).

Je suis ravi d'entendre qu'il y a d'autres solutions.
Je serais ravi de savoir lesquelles on été trouvées.
Revenir en haut Aller en bas
tchopko
maitre compaillon
avatar

Nombre de messages : 156
Localisation : slovenie
Emploi : artiste bidouilleur
Loisirs : artiste bidouilleur
Date d'inscription : 07/12/2014

MessageSujet: Re: Calibreuse à bottes   Jeu 16 Juin 2016, 11:43

j'ai retrouvé ce fil intéressant qui parle de pourquoi les bottes elles sont pas si régulières que ça et c'est comme ça... ça dépend de la vitesse de la machine, de l'endroit dans le champ, car c'est pas si régulier... je vois ça avec mes bottes d'orges (pas bio mais très peu traitées) des fois, la fibre est bien plus dure et grosse, parfois bien plus dherbe sèche, d'autres plantes... ce qui fait que la botte a pas les mêmes propriétés...

j'ai retrouvé un fil qui parle de tout ça dans le forum:
http://compaillons.naturalforum.net/t3205-le-troisieme-sens-de-la-botte

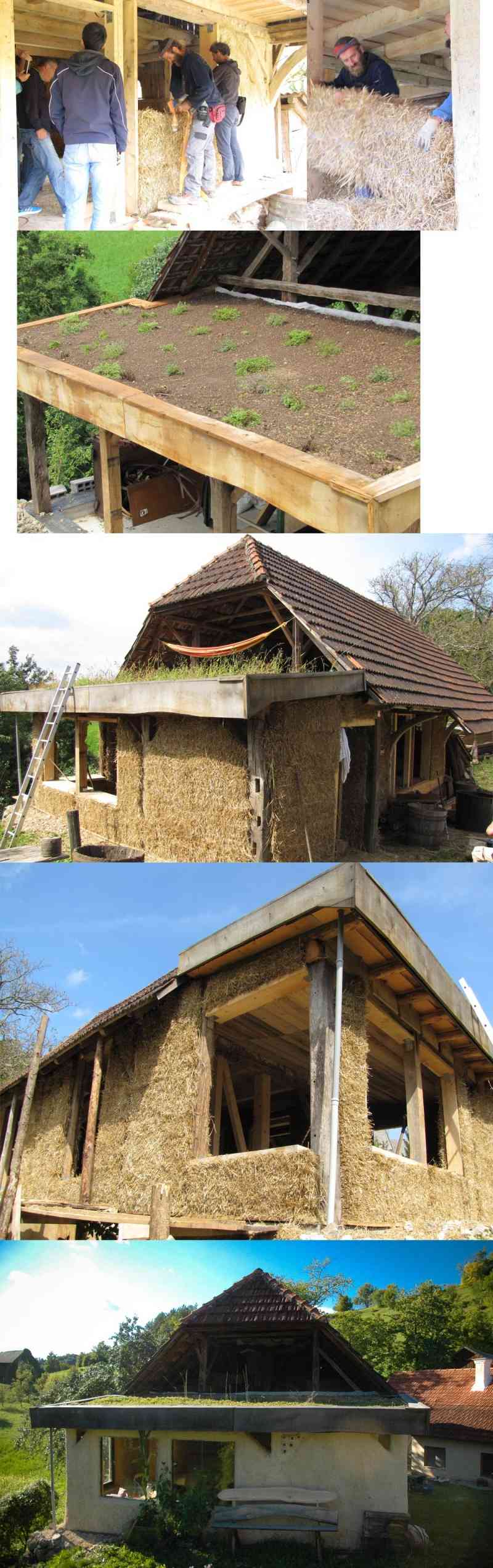

j'ai retrouvé quelques photos de ce dont je te parle.
