 poutres en I

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
popcorn
compaillon débutant


Nombre de messages : 10
Localisation : Fégréac 44
Date d'inscription : 13/01/2008

MessageSujet: poutres en I   Dim 13 Jan 2008, 15:30

Bonjour,
Quelqu'un a-t-il autoconstruit ses poutres en I ?
Pour ma toiture terrasse (moins de 10% de pente), je pars sur des fermettes droites, en forme de poutres en I. la portée maxi est de 5m80.
J'envisage de le faire avec une âme en OSB de 300x16, et 4 tasseaux de douglas de 80x50.

Qu'en pensez-vous ?

Revenir en haut Aller en bas
toinattak
maitre compaillon


Masculin Nombre de messages : 574
Age : 37
Localisation : Floreffe BELGIQUE
Emploi : entrepreneur paille
Date d'inscription : 21/02/2006

MessageSujet: Re: poutres en I   Dim 13 Jan 2008, 17:19

attention aux raccords : ni les tasseaux, ni l'osb ne fera 5m80.
je me demande si il ne serait pas prudent de doubler l'osb, par exemple 2 x 12 mm.

quel entraxe? tous les 50 cm, d'un point de vue statique, ça doit fonctionner, par contre tous les 80 cm, ça devient limite.

quid du remplissage entre les tasseaux (sur la même poutre)
Revenir en haut Aller en bas
http://www.pailletech.be
popcorn
compaillon débutant


Nombre de messages : 10
Localisation : Fégréac 44
Date d'inscription : 13/01/2008

MessageSujet: Re: poutres en I   Dim 13 Jan 2008, 20:55

Oui, bonne idée de coller en quinconce 2 OSB...
Les poutres sont disposées en étoile à partir d'un patio. L'écartement va donc en augmentant jusqu'aux poteaux extérieurs, l'écart pouvant atteindre jusqu'à 2m50...
Les poutres sont reliées entre elles par des solives de 200x40, espacées de 40cm.
Les caissons obtenus seront remplis d'ouate de cellulose.
Revenir en haut Aller en bas
toinattak
maitre compaillon


Masculin Nombre de messages : 574
Age : 37
Localisation : Floreffe BELGIQUE
Emploi : entrepreneur paille
Date d'inscription : 21/02/2006

MessageSujet: Re: poutres en I   Lun 14 Jan 2008, 21:30

wouah...
le plan est super!!!
félicitations aux concepteurs et aux instigateurs du projet...
si tu as d'autres vues et que tu veux bien les diffuser, je suis preneur...
Revenir en haut Aller en bas
http://www.pailletech.be
popcorn
compaillon débutant


Nombre de messages : 10
Localisation : Fégréac 44
Date d'inscription : 13/01/2008

MessageSujet: Re: poutres en I   Lun 14 Jan 2008, 21:44

Allez, une petite vue 3D pour le plaisir.
La conception est d'une jeune architecte : Anne Guillemot. Merci à elle !
Mais tout ça ne répond pas à mon questionnement...
Merci quand même pour l'intérêt.

Revenir en haut Aller en bas
toinattak
maitre compaillon


Masculin Nombre de messages : 574
Age : 37
Localisation : Floreffe BELGIQUE
Emploi : entrepreneur paille
Date d'inscription : 21/02/2006

MessageSujet: Re: poutres en I   Lun 14 Jan 2008, 22:11

http://compaillons.naturalforum.net/toiture-et-couverture-f18/isolation-toiture-en-paille-t371-14.htm

j'étais sur d'avoir participé à d'autres discussions sur le même thème, mais je ne retrouve pas les liens...

si je retrouve, je te fais suivre ça
Revenir en haut Aller en bas
http://www.pailletech.be
popcorn
compaillon débutant


Nombre de messages : 10
Localisation : Fégréac 44
Date d'inscription : 13/01/2008

MessageSujet: Re: poutres en I   Mar 15 Jan 2008, 11:42

Merci Toinattak pour ton lien : discussion intéressante, même si elle ne répond pas entièrement. Mais ça permet d'avancer...
Revenir en haut Aller en bas
tannoz
maitre compaillon


Masculin Nombre de messages : 191
Localisation : Planète bleue / France / Bretagne / Côtes d'Armor / Lannion
Date d'inscription : 08/04/2007

MessageSujet: Re: poutres en I   Dim 23 Mar 2008, 23:01

Salut Popcorn !

J'ai récemment réalisé des poutres en I dans le cadre d'une initiation à la construction paille, organisée par les Amis du Petit Patrimoine, à Rennes. L'approche adoptée était assez gourmande en main d'oeuvre, mais ça marchait pas mal :

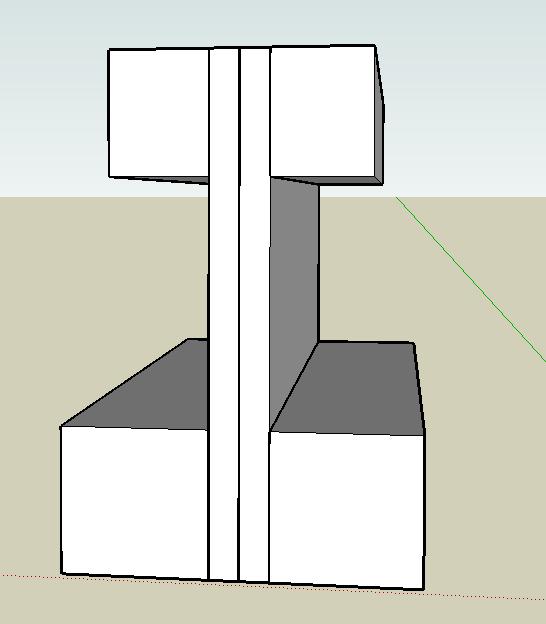

- âme constituée de 2 couches d'OSB (du 12mm, de mémoire) placées en quinquonce, collées + vissées avec des vis de 20
- d'un bord de la poutre, des chevrons
- de l'autre côté, des liteaux.

Le fait de mettre d'un côté des chevrons, et de l'autre des liteaux était fait pour que la différence d'épaisseur permette d'insérer les bottes par le haut (côté liteaux) et qu'elle s'appuie en bas de la poutre sur les chevrons)

Revenir en haut Aller en bas
http://tiplouz.webou.net
Piel
compaillon débutant


Nombre de messages : 11
Localisation : Bagnolet 93
Date d'inscription : 23/04/2007

MessageSujet: Re: poutres en I   Lun 24 Mar 2008, 07:33

@tannoz

Intéressent… et à quel prix estimez-vous le coût au mètre linéaire d'une telle poutre ?

merci
Smile
Revenir en haut Aller en bas
palourde
maitre compaillon


Masculin Nombre de messages : 143
Localisation : Paimpol
Date d'inscription : 07/01/2007

MessageSujet: Re: poutres en I   Lun 24 Mar 2008, 07:51

Bonjour,pourquoi 2 couches croisées ?Une seule d'un seul tenant n'est elle pas suffisante ?.J'ai déjà vu que l'OSB peut se faire en longueurs de 5 m.Vos poutres sont plus grandes sans doute.
Je suis aussi intéressé par l'auto construction de poutres en I.Quel type de colle utilisez vous ?Combien de clous,de vis au m2 ?
Si vous aviez de la doc je serais intéressé...
Bonne journée.
Revenir en haut Aller en bas
http://paillepenhoat.canalblog.com
tannoz
maitre compaillon


Masculin Nombre de messages : 191
Localisation : Planète bleue / France / Bretagne / Côtes d'Armor / Lannion
Date d'inscription : 08/04/2007

MessageSujet: Re: poutres en I   Lun 24 Mar 2008, 21:23

Piel a écrit:
@tannoz

Intéressent… et à quel prix estimez-vous le coût au mètre linéaire d'une telle poutre ?

merci
Smile

Pas d'idée précise sur la question, car j'étais "simple stagiaire", je n'ai donc pas eu à me préoccuper de ça, mais ça doit coûter 3 fois rien... Je ne sais plus exactement les dimensions utilisées pour l'OSB, les liteaux et les chevrons, mais en prenant les premiers prix qui me tombent sous la main sur Google, ça donne ça :
- OSB 10mm à ~6€/m²,
- chevrons 70/110 cm, longueur 4m, traités, à 10.81€ TTC
- liteaux 27mmx40mm, traités, longueur 4 m à 1.91 TTC

En prenant l'hypothèse d'une poutre de 50cm d'épaisseur pour simplifier (les nôtres faisaient 60cm, soit la largeur pile d'un panneau), ça donne, pour un mètre linéaire de poutre :
- 6€ d'OSB
- 5,4€ de chevrons,
- 0.96€ de liteaux
= 12,36€ (sans compter la colle et les vis, mais on ne va pas chipoter... :-) )
Revenir en haut Aller en bas
http://tiplouz.webou.net
tannoz
maitre compaillon


Masculin Nombre de messages : 191
Localisation : Planète bleue / France / Bretagne / Côtes d'Armor / Lannion
Date d'inscription : 08/04/2007

MessageSujet: Re: poutres en I   Lun 24 Mar 2008, 21:37

palourde a écrit:
Bonjour,pourquoi 2 couches croisées ?Une seule d'un seul tenant n'est elle pas suffisante ?.J'ai déjà vu que l'OSB peut se faire en longueurs de 5 m.Vos poutres sont plus grandes sans doute.
Je suis aussi intéressé par l'auto construction de poutres en I.Quel type de colle utilisez vous ?Combien de clous,de vis au m2 ?
Si vous aviez de la doc je serais intéressé...
Bonne journée.

Non, pas de doc, mais je suis de bonne volonté pour expliquer... :-) J'ai une nouvelle journée de stage la semaine prochaine, je réclamerai un petit doc, on ne sait jamais... :-)

Concernant le fait de croiser les couches d'OSB : dans le cas du stage, il fallait des poutres de 7m de long (avec reprise de charge intermédiaire, hein...). Un seul panneau n'aurait donc pas suffi, et plutôt que de faire une portion de 5m + une portion de 2m avec un point faible à la jonction, ils ont préféré constituer entièrement les poutres avec des panneaux de 120x60 (de mémoire...) en deux couches. Mais pour une portée plus courte, une autre méthode est peut-être envisageable/préférable... Pour la colle, c'était de la colle à bios tout ce qu'il y a de plus bateau, je crois. Pour les vis, il y en avait à peu près 9 par panneau et par côté pour la partie OSB, puis une vis tous les 50cm pour les liteaux et les chevrons. NB : les vis étaient de longueurs variables en fonction du cas : au début, des vis courtes pour lier les 2 OSB entre eux, puis des plus longues pour fixer le liteau sur l'OSB, puis d'encore plus longues pour fixer les chevrons... Une pointeuse pneumatique était également utile, pour fixer les liteaux/chevrons en place, en attendant le vissage : ça évitait qu'ils ne bougent pendant le vissage...

A + !
Revenir en haut Aller en bas
http://tiplouz.webou.net
